После того, как Вы пробурили скважину на воду, стоит необходимость в её обустройстве.

Выполнив первый этап автономного водоснабжения, стоит вопрос о том, как достать воду из скважины и как доставить её к узлу водоснабжения частного дома. Без специального автоматического оборудования эта задача просто не выполнима. И поэтому, процесс обустройства скважины на известняк или на песок и является организацией монтажа спецоборудования на скважину. Этот процесс очень сложный и требует повышенного внимания, т.к. от этого зависит работоспособность, долговечность и отказоустойчивость Вашей скважины (подробнее о водозаборных сооружениях).

Схема обустройства скважины на воду.

Обвязка или обустройство скважины на воду инструкция

На рисунке представлена принципиальная схема, где:

  1. Погружной скважинный насос подбирается по параметрам паспорта скважины и опускается на рекомендуемою глубину, которая зависит от её характеристик;
  2. Труба ПНД. Пищевая полиэтиленовая труба 32 диаметра с толстыми стенками, термоустойчивая, выдерживает высокое давление, что обеспечит долговечность подводных коммуникаций;
  3. Страховочный нержавеющий трос служит для обеспечения фиксации скважинного насоса на глубине погружения;
  4. Кабель для питания и управления насосом выполнен с изоляцией из пищевого полиэтилена;
  5. Реле давления служит для обеспечения включения и выключения насоса при необходимости в автоматическом режиме;
  6. Блок управления – мозговой центр управления системой водоснабжения;
  7. Гидроаккумулятор – служит для перехвата и смягчения гидроударов в системе подъёма воды;
  8. Система фильтрации для очистки воды устанавливается на основании биохимического анализа;
  9. Источник питания 220В;
  10. К системе водоснабжения дома;
  11. Кессон устанавливается на глубину три метра и предохраняет скажинную автоматику внешних климатических факторов;
  12. Оголовок скважины служит для герметизации скважины;
  13. Ствол скважины.

Обустройство скважин на воду в доме не включает в себя процесс водоподготовки. Это отдельный процесс, который производится на основе анализа воды из скважины. Его рекомендуется делать сразу, вместе с обустройством скважины. Т.к если пустить воду в систему есть опасность засорения труб.

Обустройство скважины включает в себя установку всего водоподъемного оборудования. Его не так много, но установку должны выполнять профессионалы, потому что любая ошибка может вывести из строя дорогостоящее оборудование, или что еще хуже — испортить и саму скважину.

Если Вы обустраиваете скважину с применением кессона, то все водоподъёмное оборудование можно установить в нём. Такой способ обустройства очень удобен, если у Вас нет лишнего свободного места в доме или подвале.

Этапы обустройства скважин.

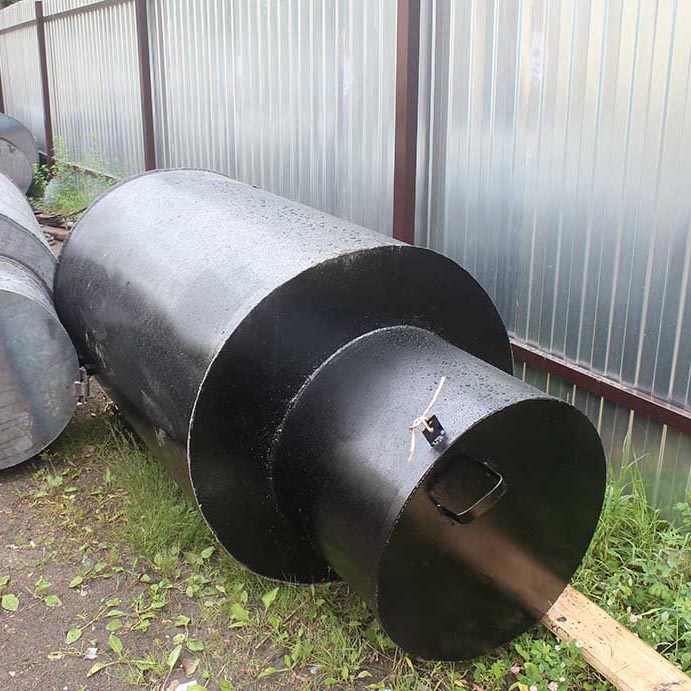

  1. Установка кессонаПервым этапом обустройства скважин является установка кессона. Это не обязательная часть  обустройства, но если Вы планируете круглогодичное использование скважины и хотите предотвратить попадание грунтовых вод в скважину, то без установки кессона не обойтись;
  2. Вторым этапом обустройства скважины в доме является монтаж насоса и установка оголовка скважины. Он опускается в скважину ниже статического уровня воды в ней. Вместе с ним в скважину опускаются: пластиковая труба, по которой и будет подаваться вода, нержавеющий трос для страховки насоса и кабель для управления электродвигателем насоса. Трос крепится на оголовке скважины, а кабель и труба ведутся в дом (при условии, что все оборудование и системы автоматики находятся в доме). Установка оголовка скважины — важное мероприятие, благодаря которому скважина защищена  и герметична;
  3. Этапы обустройства скважинСледующим этапом обустройства скважины является установка гидроаккумулятора. Это наиболее громоздкая часть водоподъемного оборудования. Он представляет собой железную ёмкость с резервуаром под воду. Его можно установить как в подвальной части дома, так и непосредственно в самой скважине, а точнее в кессоне. Основная функция гидроаккумулятора поддерживать постоянное давление в системе и снизить нагрузку на насос. Принцип действия гидроаккумулятора прост – если бак внутри него пустой, то включается насос и наполняет бак до установленного уровня. Когда Вы открываете кран, вода поступает не напрямую из скважины, а из бака гидроаккумулятора. Когда воды в баке станет меньше установленной отметки – включается скважинный насос и снова наполняет бак;
  4. Заключительным этапом обустройства скважин на песок или артезианской скважины является установка и настройка систем автоматики. Системы автоматики включают в себя пульт управления и реле давления. Реле давления устанавливает максимальный и минимальный уровень давления в системе. Пульт управления автоматикой управляет за пуском/остановкой насоса, работой реле давления, работой датчика «сухого хода» и датчика теплового реле, а также отвечает за защиту оборудования от пониженного и повышенного напряжения.
